电力的供应对社会的生产、工作的正常进行有着非常重要的作用，传统的低压配电控制方式，主要是通过断路器、接触器、热继电器、熔断器、控制继电器、各种主令电器、互感器及各种电工仪表(电流表、电压表、功率表、电能表等)组合成的低压开关控制柜来实现配电、控制、保护、监视等功能。这种传统的开关柜需要配有多种模拟指针仪表及继电器，给生产、储存，维修带来极大不便，并且以人工直接操作为主，无法实现计算机智能管理，对于较为复杂的控制逻辑实现起来比较困难。
低压成套开关设备朝着智能化方向发展，其重要特点就是在控制、保护、检测方面的数字集成化。利用带有微处理的数字功能模块(智能模块)或带有电子脱扣的断路器(智能电器)通过数据采集与中央主控机相连而构成数字监控系统，数字监控系统能给企业直观的、优化的管理模式，提高设备的工作效益，降低生产成本，减少维修费用。因而在国内外得到了广泛的使用。
电力监控/能耗管理系统就是在这种需求情况，并伴随着计算机网络技术的发展诞生并日趋完善的。如今，电力监控系统已成为变配电所实现无人或少人值守的最佳的方法。

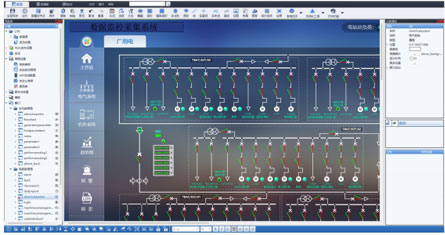

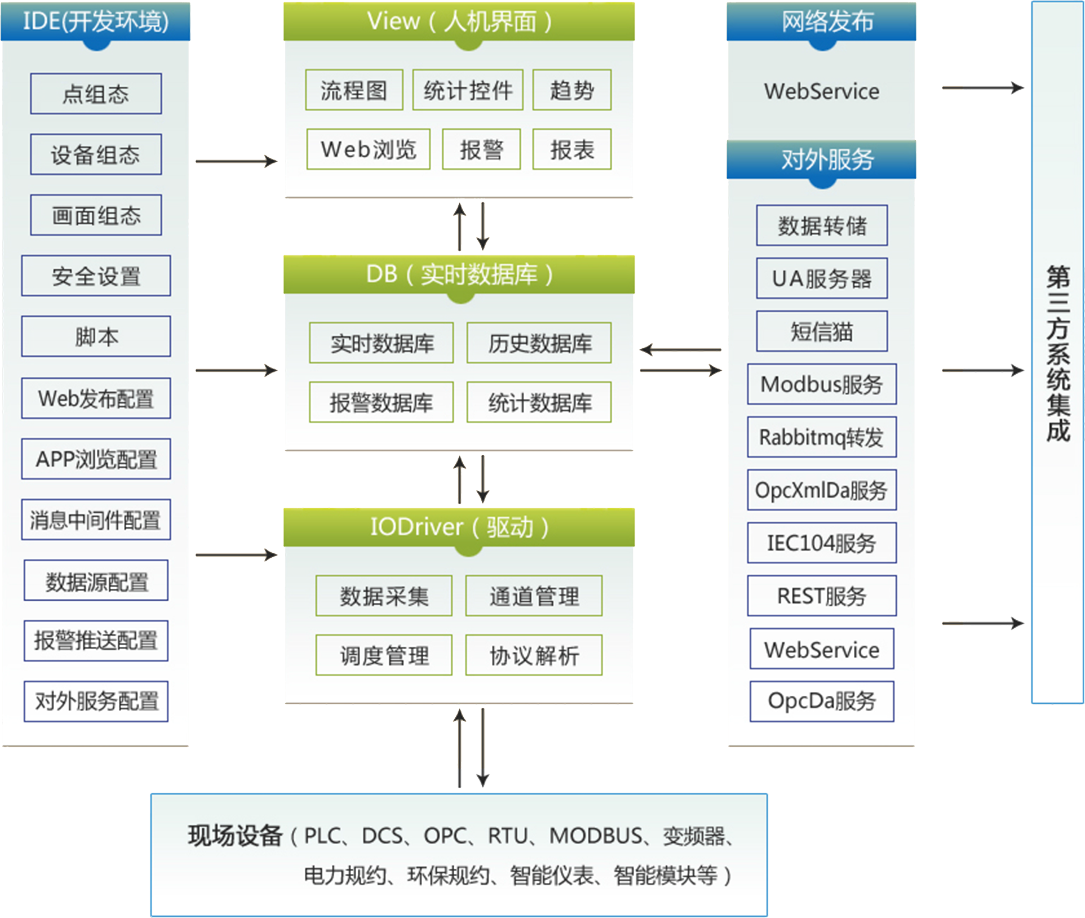

电力监控系统的核心模块包括IODriver(设备驱动)、IDE(开发环境)、View(运行环境)、DB (数据库)、WebServer(Web服务)和对外接口等，各模块相互独立又相互关联，组合在一起构成益诺德跨平台实时数据库YND-Historian。

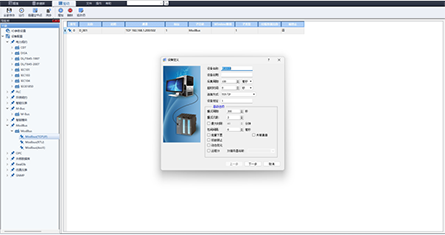

IODriver是YND-Historian的设备驱动模块，是YND-Historian与外部设备的连接通道。通过IODriver，YND-Historian可以和生产现场联系起来。一方面，IODriver可以把实时数据采集到计算机中，另一方面，YND-Historian通过IODriver向IO设备发出相应的指令。
View人机交互界面 IODriver是YND-Historian的设备驱动模块，是YND-Historian与外部设备的连接通道。通过IODriver，YND-Historian可以和生产现场联系起来。一方面，IODriver可以把实时数据采集到计算机中，另一方面，YND-Historian通过IODriver向IO设备发出相应的指令。
DB实时/历史数据库 IODriver是YND-Historian的设备驱动模块，是YND-Historian与外部设备的连接通道。通过IODriver，YND-Historian可以和生产现场联系起来。一方面，IODriver可以把实时数据采集到计算机中，另一方面，YND-Historian通过IODriver向IO设备发出相应的指令。
WebServer是Web服务程序，为用户提供HTML5服务。用户可以使用各种支持HTML5的浏览器来访问工程画面及数据，通过Internet或局域网远程查看现场数据，及时了解生产情况。YND-Historian提供了多种开放接口，用于与其他程序进行数据交换，包括采用公版协议编写的标准工业接口，适合与其他系统进行快速对接;以及采用私有协议的高效数据接口。
目前YND-2000V6.0中低压10/0.4kV电力监控系统可用于10kV及以下电压等级的企业变配电室、智能大厦、市政建设、智能化小区、学校、港口、机场等诸多领域；满足中国电力行业规范及相关行业标准，是一种开放式智能化、网络化、单元化、组态化的电力综合自动化系统，完美实现“四遥”及综合管理功能。遥测：通过计算机实时对系统进行电压、电流、有功功率、无功功率、功率因数、频率等进行不断的采集、分析、处理、记录，显示曲线、棒图，自动生成报表。遥信：可以实时对开关的运行状态、保护动作等开关量进行监视，计算机实时显示和自动报警，并对各柜内开关的状态、事故跳闸、过流、速断、温度等动作实时记录、打印。遥控：通过计算机屏幕选择相应的站号、开关号、分合闸信息，并在屏幕上将要选择的开关的状态反馈回来的，确认后执行，实时记录操作的时间、类型和开关号等。遥调：用于设定各种智能模块的运行参数，即计算机根据屏幕操作指令或计算机根据系统分析判断结果，对智能模块的设定值和故障保护值进行远程调整。

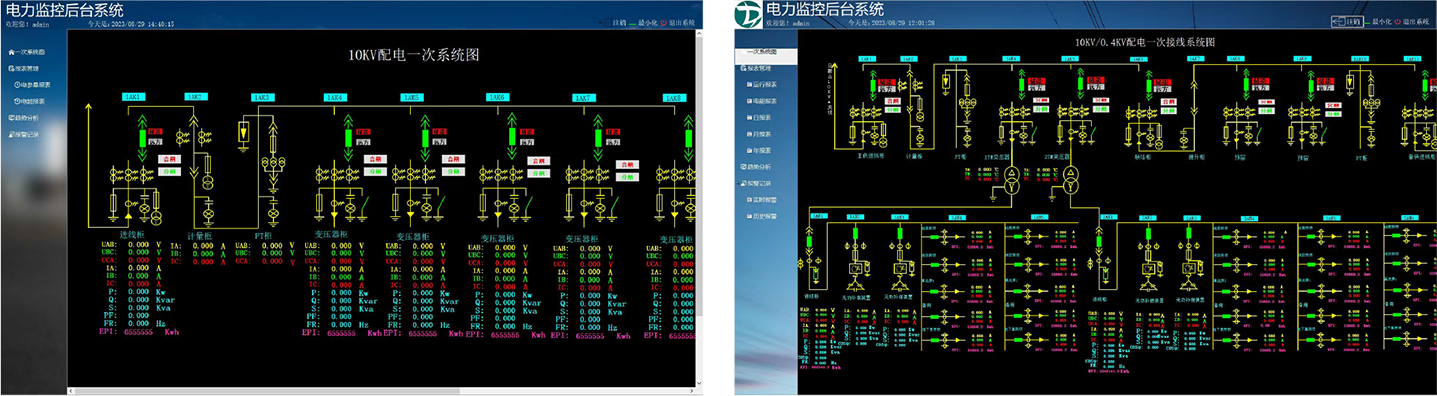

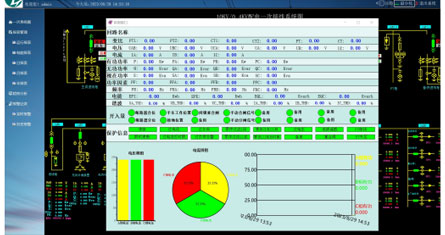

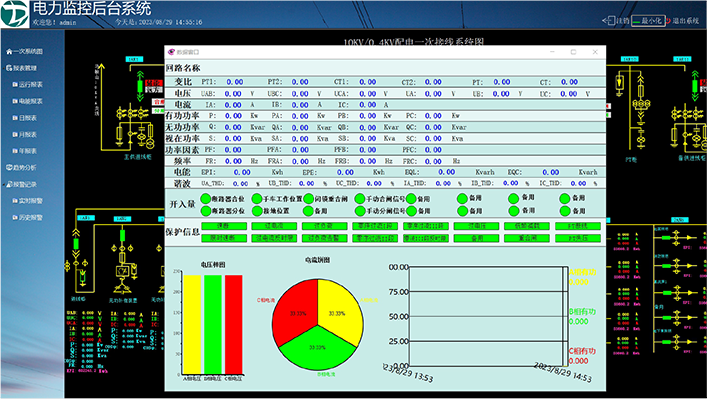

具有良好的人机交互界面，全中文显示，具备CAD 样式的一次系统界面显示，能显示工程名称、开关编号、回路信息及各个回路的主要电参量和各种状态变位信号。开关编号及回路名称等文字部分可通过运行时工程人员动态更改。
当出现开关事故变位，遥测越限，保护动作或其他报警信号时，系统发出音响提示，并自动弹出报警画面。报警需操作员确认后方可复位。报警系统记录入监控数据库。开关变位：自动推出时间报警窗和故障相关画面，画面中变位开关闪烁，变色提示当前的变位状态，并指明变位开关名称，运行编号和性质（正常操作或事故跳闸）。电气模拟量和非电气模拟量可设置上上限，上限，下限，下下限，当越限时画面闪烁提示，并在报警提示框里显示当前越限值。所有报警记录可打印和写盘保护。除计算机报警外，系统还可设置专门的声光报警器，以提醒值班人员。

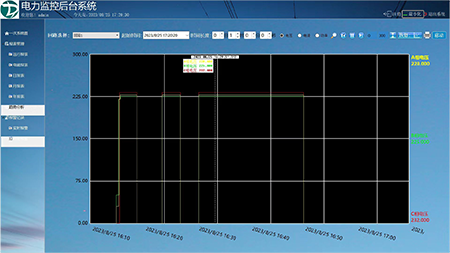

趋势曲线分析趋势曲线分析查询显示：在同一个画面显示3条曲线，可分别是A、B、C三相电压或电流，方便查看三相供电是否平衡，也可显示功率曲线，曲线还具备最大值、最小值、游标时间当前数据值等的统计显示；

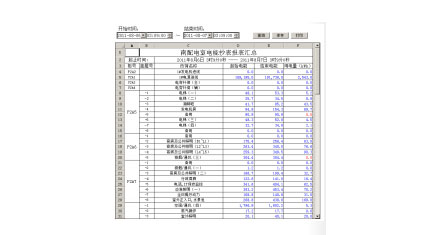

通过历史数据库储存的电能值，将各个回路每日中每个小时用电量、每月中的每一天用电量及每年中的每月用电量通过报表形式统计出来，可查看最大、最小、平均及合计值，并能生成各个时段用电量棒图直观地供用户参考，所有报表均可导出成EXCEL格式。运行报表:输入查询时间，查询当日24小时整点历史数据，可取代人工整天抄表;电能管理:电能日、月、年报的显示;

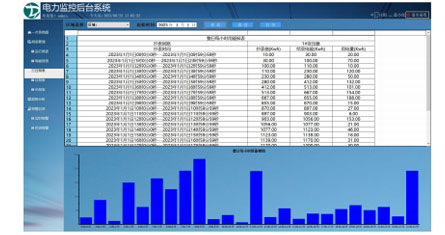

用户设定日期，报表自动查询当日每小时整点抄表值，并自动计算每小时用电量。报表具有统计用电量最大值、最小值、平均值、统计值等功能。报表可打印或转换为EXCEL文档。自动生成用电量棒图，直观地体现负荷情况，方便用户统计对比。

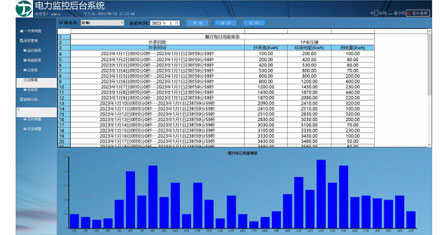

用户设定起止日期，报表自动查询每日整点抄表值，并自动计算每天用电量。报表具有统计用电量最大值、最小值、平均值、统计值等功能。报表可打印或转换为EXCEL文档。自动生成用电量棒图，直观地体现负荷情况，方便用户统计对比。

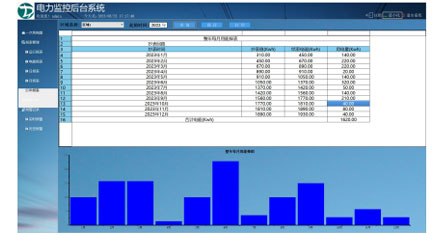

用户设定起止日期，报表自动查询每月整点抄表值，并自动计算每月用电量。报表具有统计用电量最大值、最小值、平均值、统计值等功能。报表可打印或转换为EXCEL文档。自动生成用电量棒图，直观地体现负荷情况，方便用户统计对比。
用户设定起止日期时间，报表自动查询起止时刻抄表值，并自动计算此时段用电量。报表具有统计用电量最大值、最小值、平均值、统计值等功能。报表可打印或转换为EXCEL文档。自动生成用电量棒图，直观地体现负荷情况，方便用户统计对比。
当出现开关事故变位，遥测越限，保护动作或其他报警信号时，系统发出音响提示，并自动弹出报警画面。报警需操作员确认后方可复位。报警系统记录入监控数据库。开关变位：自动推出时间报警窗和故障相关画面，画面中变位开关闪烁，变色提示当前的变位状态，并指明变位开关名称，运行编号和性质（正常操作或事故跳闸）。电气模拟量和非电气模拟量可设置上上限，上限，下限，下下限，当越限时画面闪烁提示，并在报警提示框里显示当前越限值。所有报警记录可打印和写盘保护。除计算机报警外，系统还可设置专门的声光报警器，以提醒值班人员。
